Każdy zakład przemysłowy istnieje dziś dwa razy
Coraz więcej zakładów przemysłowych, kopalń, rafinerii, elektrowni i obiektów infrastrukturalnych posiada swój cyfrowy odpowiednik. Powstaje on dzięki skanowaniu laserowemu 3D, które pozwala z niezwykłą dokładnością odwzorować istniejące instalacje.
Efektem są ogromne chmury punktów liczące miliardy punktów oraz modele 3D wykorzystywane przez projektantów, technologów, służby utrzymania ruchu i zespoły inwestycyjne.
To jednak dopiero początek.
Problem nie polega na stworzeniu modelu. Problemem jest jego pokazanie.
Projektanci pracują na specjalistycznym oprogramowaniu, często obsługującym pliki o wielkości setek gigabajtów.
Takie środowisko doskonale sprawdza się podczas codziennej pracy inżyniera, jednak znacznie trudniej wykorzystać je podczas:
- przeglądów projektowych,
- spotkań z inwestorem,
- uzgodnień międzybranżowych,
- szkoleń,
- prezentacji dla zarządu,
- konsultacji z wykonawcami.
Kilkanaście osób stojących wokół jednego monitora lub śledzących obraz na projektorze nie jest w stanie komfortowo analizować złożonych instalacji.

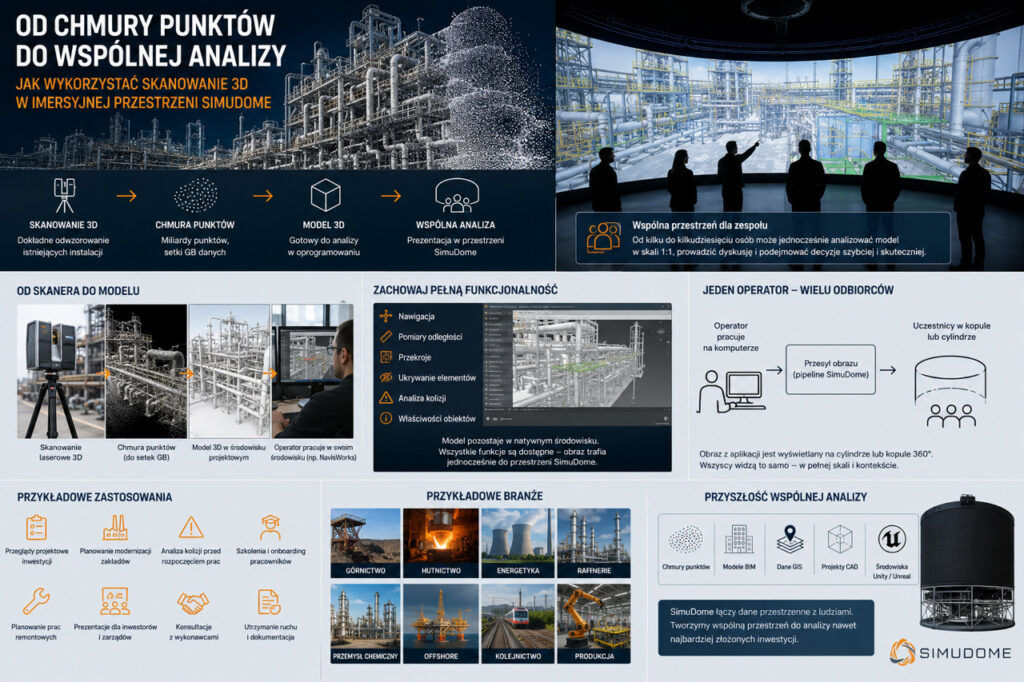

SimuDome przenosi model do wspólnej przestrzeni
W SimuDome model nie trafia do gogli VR.
Trafia do wspólnej, imersyjnej przestrzeni, w której jednocześnie może uczestniczyć od kilku do kilkudziesięciu osób.
Operator steruje modelem z poziomu specjalistycznego oprogramowania, a obraz wyświetlany jest na cylindrze lub kopule otaczającej uczestników projekcją 360°.
Dzięki temu cały zespół jednocześnie obserwuje ten sam fragment instalacji, może analizować przebieg rurociągów, konstrukcji stalowych, urządzeń technologicznych czy przestrzeni serwisowych i prowadzić dyskusję w czasie rzeczywistym.
Chmury punktów bez utraty funkcjonalności
Jednym z analizowanych scenariuszy jest wykorzystanie Autodesk NavisWorks jako środowiska pracy operatora.
Model pozostaje otwarty w natywnym środowisku, dzięki czemu zachowana zostaje pełna funkcjonalność programu, między innymi:
- swobodna nawigacja,
- pomiary odległości,
- przekroje,
- ukrywanie elementów,
- analiza kolizji,
- przegląd właściwości obiektów.
Obraz z aplikacji prezentowany jest jednocześnie w przestrzeni SimuDome, umożliwiając wspólną analizę modelu przez wszystkich uczestników spotkania.
Możliwe zastosowania
Takie rozwiązanie może wspierać między innymi:
- przeglądy projektowe inwestycji przemysłowych,
- planowanie modernizacji zakładów,
- analizę kolizji przed rozpoczęciem prac,
- szkolenia pracowników utrzymania ruchu,
- planowanie prac remontowych,
- prezentacje dla inwestorów i zarządów,
- konsultacje z wykonawcami,
- onboarding nowych pracowników.
Przykładowe branże
Technologia może znaleźć zastosowanie między innymi w:
- górnictwie,
- hutnictwie,
- energetyce,
- rafineriach,
- przemyśle chemicznym,
- przemyśle morskim,
- przemyśle offshore,
- kolejnictwie,
- dużych zakładach produkcyjnych.
To dopiero początek
W SimuDome pracujemy nad kolejnymi scenariuszami wykorzystania danych przestrzennych, obejmującymi nie tylko chmury punktów, ale również modele BIM, dane GIS, projekty CAD oraz środowiska tworzone w Unity i Unreal Engine.
Naszym celem jest stworzenie wspólnej przestrzeni, w której zespoły projektowe mogą analizować nawet najbardziej złożone inwestycje w sposób znacznie bardziej intuicyjny niż przy wykorzystaniu tradycyjnych monitorów.
